Obdelava napajalne vode kotla: zakaj RO in EDI delujeta skupaj

Zakaj vedno več visokotlačnih-kotlov in industrijskih parnih sistemov uporablja RO + EDI, namesto da bi se zanašali samo na reverzno osmozo? Ta članek preučuje, kakoElektrodeionizacija za napajalno vodo kotladeluje s štirih vidikov: inženirsko načrtovanje, načela delovanja, izbira sistema in praktične uporabe ter preučuje, kako RO in EDI delujeta skupaj za proizvodnjo stabilne vode visoke-čistosti.

Ključna skrb za delovanje kotla ni le prisotnost onesnaževal, temveč vzdrževanje stabilne in dosledne kakovosti vode.

V industrijskih aplikacijah veliko težav pri delovanju kotla ne povzroča sama oprema, ampak dolgoročno kopičenje trdote, raztopljenih soli, silicijevega dioksida in drugih ionov v dopolnilni vodi. Nabiranje vodnega kamna lahko zmanjša učinkovitost prenosa toplote, korozija lahko vpliva na življenjsko dobo opreme, pogosto vzdrževanje pa lahko povzroči višje stroške izpadov.

Zato cilj sodobnega čiščenja napajalne vode kotla ni več preprosto filtriranje vode, temveč vzpostavitev sistema, ki je sposoben neprekinjeno in stabilno proizvajati visoko{0}}čisto vodo. To je temeljni razlog, zakaj se sistem reverzne osmoze za napajalno vodo kotla pogosto kombinira s sistemom EDI za čiščenje vode. Raziskave v industriji in dejanske inženirske aplikacije kažejo, da RO izvede večino razsoljevanja, medtem ko EDI služi kot končna polirna enota za stalno zagotavljanje stabilne visoko{3}}čiste vode za visokotlačne-kotle.

Zakaj mora biti napajalna voda kotla visoko prečiščena?

Veliko ljudi domneva, da odstranitev suspendiranih trdnih snovi zadostuje, preden voda vstopi v kotel. V resnici to še zdaleč ni dovolj.

Med delovanjem kotla voda nenehno izhlapeva, raztopljeni ioni pa ostajajo v sistemu. Ko se kalcijeve, magnezijeve, kremenčeve in druge soli vse bolj koncentrirajo, lahko tvorijo usedline, ki zmanjšajo učinkovitost prenosa toplote in celo povečajo tveganje lokalnega pregrevanja in korozije.

Spodnji diagram prikazuje vlogo vsake čistilne enote v tipičnem procesu obdelave napajalne vode v industrijskem kotlu.

Pri nizkotlačnih- in srednje{1}}tlačnih kotlih RO permeat morda že izpolnjuje zahteve nekaterih aplikacij. Vendar pri visokotlačnih-kotlih, elektrarnah ali neprekinjenih sistemih s paro samo RO morda ne bo zagotovil dosledno visoke kakovosti napajalne vode, potrebne za dolgoročno-delovanje. V takšnih primerih je mogoče uporabiti elektrodeionizacijo za napajalno vodo kotla kot nadaljnji napredni postopek deionizacije.

Kaj točno počne RO v sistemu napajalne vode kotla?

Reverzna osmoza je primarna stopnja razsoljevanja v celotnem sistemu.

Uporablja tehnologijo membranskega ločevanja za odstranjevanje večine raztopljenih soli, organskih snovi in ​​drugih onesnaževalcev, kar znatno zmanjša koncentracijo ionov v vodi. Za sistem RO z napajalno vodo kotla resnična vrednost RO ni le proizvodnja vode, temveč zmanjšanje ionske obremenitve, ki vstopa v enoto EDI.

RO se lahko obravnava kot primarna stopnja razsoljevanja celotnega sistema, ki zagotavlja funkcijo razsoljevanja v razsutem stanju:

● Odstrani večino raztopljenih soli (Razsoljevanje)

● Zmanjša prevodnost in koncentracijo ionov

● Zagotavlja ustrezne in stabilne pogoje napajalne vode za nadaljnji EDI

Mnogi uporabniki se sprašujejo: zakaj je EDI še vedno potreben, če je RO že razsolil vodo?

Odgovor je v omejitvah RO. RO lahko odstrani večino ionov, vendar ne more zagotoviti, da bo vsaka aplikacija dosegla končno čistost, zahtevano za napajalno vodo kotla. Kadar mora sistem neprekinjeno dobavljati vodo visoke-čistosti, je dodajanje EDI za RO pogosto primernejša rešitev.

EDI ni "drugi filter", ampak neprekinjen deionizacijski sistem

To je eden najpogostejših nesporazumov med nabavnim osebjem.

Sistem za obdelavo vode EDI ne filtrira samo še enkrat RO vode. Namesto tega je tehnologija neprekinjene deionizacije, ki združuje ionsko izmenjevalno smolo, ion-selektivne membrane in enosmerno{2}}električno polje.

Ko RO permeat vstopi v enoto EDI, preostali kationi in anioni migrirajo skozi ionsko-selektivne membrane pod vplivom električnega polja v predelke koncentrata, medtem ko se ionska izmenjevalna smola nenehno regenerira z uporabljenim električnim poljem. Za razliko od običajnih mešanih-sistemov, EDI ni odvisen od periodične kemične regeneracije s kislino in alkalijami. Namesto tega regeneracija med delovanjem poteka neprekinjeno. To je ena glavnih razlik med sistemom za čiščenje vode EDI in običajnim mešanim-sistemom ionske izmenjave.

Zato je elektrodeionizacija za-dopolnilno vodo za kotle primernejša za sisteme kotlov, ki zahtevajo neprekinjeno oskrbo z visoko{1}}čisto demineralizirano vodo, namesto občasnih-aplikacij v majhnem obsegu.

Zakaj RO in EDI delujeta skupaj?

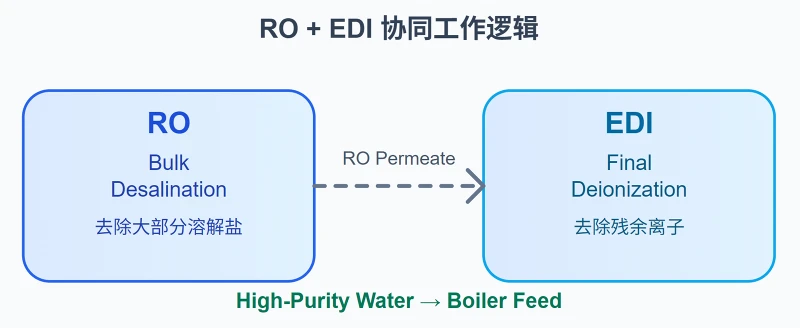

Ključni razlog ni le izboljšana učinkovitost zdravljenja, temveč dejstvo, da obe tehnologiji opravljata različne funkcije. Spodnji diagram prikazuje, kako so razdeljene njihove vloge.

Vloga RO je množično razsoljevanje, medtem ko je vloga EDI končna deionizacija. Če obe obravnavamo kot medsebojno zamenljivi tehnologiji, je težko razumeti, zakaj mnogi-sistemi napajalne vode za kotle z visoko čistostjo sprejmejo konfiguracijo sistema RO + EDI.

Natančneje:

● RO zagotavlja primarno osnovo za kakovost vode za obdelavo EDI na koncu toka;

● EDI pomaga doseči in vzdrževati zahtevano čistost vode končnega proizvoda;

● Skupaj tvorita celovito rešitev za obdelavo napajalne vode kotla RO EDI.

To je tudi pomemben razlog, zakaj sta RO in EDI za napajalno vodo kotla postala široko uporabljena konfiguracija obdelave v sodobnih industrijskih aplikacijah kotlov.

Samo RO ali RO + EDI? Kako sprejeti inženirsko odločitev

Pri dejanskem inženirskem načrtovanju je redko vprašanje, kaj je "boljše", RO ali EDI. Namesto tega morajo inženirji določiti, ali naj se EDI doda po RO glede na zahteve določene aplikacije.

Ko je samo RO lahko bolj primeren:

Pri nizkotlačnih- in srednje{1}}tlačnih kotlih, kjer je zahtevana kakovost vode razmeroma zmerna in RO permeat že izpolnjuje zahteve postopka, je mogoče razmisliti o samostojni RO rešitvi.

Kdaj je lahko RO + EDI bolj primeren:

Za aplikacije, ki zahtevajo neprekinjeno proizvodnjoVisoko{0}}čista voda, visokotlačnih-kotlov ali sistemov dopolnjevalne vode v elektrarnah in sistemov neprekinjenega-delovanja s strožjimi zahtevami glede prevodnosti in vsebnosti preostalih ionov, je morda bolj primeren kombiniran postopek RO in EDI.

Konfiguracija sistema ne bi smela biti določena zgolj s tem, ali je vključen EDI. Namesto tega je treba upoštevati več ključnih inženirskih parametrov:

Zato je treba profesionalni sistem za obdelavo napajalne vode kotla vedno oblikovati na podlagi poročila o analizi vode in ne zgolj na podlagi fiksne konfiguracije.

Tipična inženirska aplikacija RO + EDI

Čeprav se projektne zmogljivosti lahko zelo razlikujejo, je osnovna procesna logika, ki se uporablja v industriji, precej dosledna. Sledi tipičen postopek priprave dopolnilne vode za industrijske kotle.

Celoten postopek je mogoče povzeti na naslednji način:

1, predobdelava:Filtracija, mehčanje ali drugi postopki predobdelave za zaščito membranskega sistema;

2,Dvojni{1}}prepust RO (kot zahteva aplikacija):Dodatno zmanjša ionsko obremenitev;

3, EDI sistem za čiščenje vode:Nenehno odstranjuje ostanke ionov;

4,-Rezervoar za vodo visoke čistosti:Zagotavlja stabilno oskrbo z vodo za pripravo kotla;

Glede na javno dostopne inženirske primere in informacije o industriji se ta vrsta postopka RO + EDI široko uporablja pri proizvodnji električne energije, proizvodnji papirja, kemični predelavi in ​​sistemih z neprekinjeno paro. Glavni cilj je dolgoročno zanesljivo proizvesti visoko{2}}čisto dopolnilno vodo za kotel.

Zakaj bi morali CO₂ in silicijev dioksid upoštevati tudi pred EDI?

Številni članki omenjajo, da je "pred EDI potreben RO", vendar le redko razložijo, zakaj. V resnici na zmogljivost EDI vpliva več kot le prevodnost. Upoštevati je treba tudi več dejavnikov, ki jih zlahka spregledamo.

CO₂ (ogljikov dioksid)

Raztopljeni CO₂ lahko vpliva na ionsko ravnovesje in deionizacijsko učinkovitost sistema. V nekaterih-aplikacijah z vodo z visoko čistostjo se lahko v postopek vključi razplinjevanje ali dvojni{2}}prehod RO, da se optimizira učinkovitost delovanja EDI.

Silicijev dioksid

Kremen je pomemben parameter za nadzor v napajalni vodi kotla. Kadar surova voda vsebuje razmeroma visoko koncentracijo silicijevega dioksida, lahko tako predobdelava kot RO zasnova vplivata na poznejšo stabilnost delovanja sistema EDI.

Trdota in oksidanti

Nadzor trdote je pomemben za zmanjšanje tveganja za nastanek vodnega kamna v membranskih sistemih, medtem ko lahko oksidanti poškodujejo membrane in druge povezane materiale. Zato je tudi ustrezna predhodna obdelava pomemben temelj za uspešno delovanjeElektrodeionizacija za napajalno vodo kotla. Zato je dobro-zasnovanEDI sistem za čiščenje vodene bi smeli preprosto obravnavati kot samostojen kos opreme, temveč ga načrtovati kot del celotnega sistema za čiščenje vode.

Kakšna je razlika med RO + EDI in mešano{1}}posteljno ionsko izmenjavo?

Veliko industrijskih objektov se sooča s tem vprašanjem pri nadgradnji svojih kotlovskih sistemov.

Pomembno je poudariti, da to ne pomeni, da je EDI nujno boljši od-mešane ionske izmenjave.

Končna inženirska izbira mora še vedno temeljiti na celoviti oceni stroškov kapitala, delovnih pogojev, kakovosti surove vode in zahtev glede vzdrževanja. Objavljene industrijske raziskave prav tako ocenjujejo RO/EDI in konvencionalno ionsko izmenjavo s tehničnega in ekonomskega vidika, namesto da preprosto sklepajo, da lahko ena tehnologija popolnoma nadomesti drugo.

Kako izbrati pravi sistem RO + EDI za napajalno vodo kotla?

Če načrtujete sistem napajalne vode kotla, je priporočljivo, da pripravite naslednje informacije, preden stopite v stik z dobaviteljem opreme za čiščenje vode:

Ti parametri lahko pomagajo inženirjem ugotoviti, ali je projekt bolj primeren za eno-prehodni RO sistem, dvo-prehodni RO sistem, RO + EDI sistem ali drug postopek demineralizacije.

V primerjavi s preprostim vprašanjem, "Koliko stane sistem EDI?" zagotavljanje popolnih delovnih pogojev na splošno vodi do natančnejšega predloga sistema.

Zaključek

Elektrodeionizacija za napajalno vodo kotla ni izolirana tehnologija, temveč rešitev globoke deionizacije, ki tesno sodeluje z RO pri sodobni obdelavi napajalne vode kotla.

RO odstrani večino raztopljenih soli in vzpostavi stabilno osnovo za kakovost vode, medtem ko EDI nadalje odstrani ostanke ionov in neprekinjeno proizvaja vodo visoke-čistosti. Za visoko{2}}kotle, elektrarne in neprekinjene industrijske parne sisteme lahko ta jasno definiran postopek obdelave napajalne vode kotla RO EDI zagotovi stabilno kakovost vode, hkrati pa podpira neprekinjeno delovanje sistema.

Če vaš projekt načrtuje aSistem reverzne osmoze za napajalno vodo kotlaali popolno EDI sistem za čiščenje vode, je priporočljivo, da najprej dokončate analizo surove vode in potrdite ciljno kakovost vode, preden izberete konfiguracijo sistema. To je tudi eden najbolj zanesljivih pristopov k načrtovanju sistemov za industrijsko čiščenje vode.

pogosta vprašanja

1. Ali se RO lahko uporablja neposredno za napajalno vodo kotla?

Da, toda ali izpolnjuje zahteve, je odvisno od tlaka kotla, ciljne kakovosti vode in kakovosti RO permeata. Za visoko{1}}čisto dopolnilno vodo iz kotla je običajno potrebna nadaljnja ocena, da se ugotovi, ali je treba dodati EDI.

2. Zakaj je EDI nameščen po RO?

Ker EDI zahteva napajalno vodo z relativno nizko ionsko obremenitvijo. Primarna vloga RO je zagotoviti stabilen in primeren RO permeat za elektrodeionizacijo za napajalno vodo kotla.

3. Ali lahko EDI nadomesti mešano-posteljno ionsko izmenjavo?

Ne. Obe tehnologiji je mogoče uporabiti za globoko deionizacijo, vendar se razlikujeta v scenarijih uporabe, načinih delovanja in zahtevah glede vzdrževanja. Ustrezno tehnologijo je treba izbrati glede na specifične zahteve projekta.

4. Katere industrije običajno uporabljajo RO + EDI za napajalno vodo kotla?

Proizvodnja električne energije, kemična predelava, farmacevtska proizvodnja, proizvodnja papirja, proizvodnja elektronike in druge aplikacije industrijskih kotlov, ki zahtevajo neprekinjeno proizvodnjo vode visoke-čistosti, so tipične aplikacije za RO in EDI za napajalno vodo kotlov.
