1. Kako izgleda celoten vlak UPW
1.1 Postopno čiščenje od surovega do ultra čistega
Tipična linija ultra čiste vode vključuje "stopenjsko čiščenje": surova voda najprej prestane multimedijsko filtracijo, aktivno oglje, mehčanje ali UF, da odstrani vidne delce, klor, organske snovi in trdoto; potem RO s prvim prehodom opravi razsoljevanje v razsutem stanju; permeat prvega prehoda gre skozi medstopenjsko obdelavo v RO drugega prehoda za globoko poliranje; permeat drugega prehoda je formalni dovod EDI; po EDI prihaja poliranje mešanih slojev, UV in končnih filtrov, ki dvignejo upornost do skrajnih ravni. Vsaka stopnja napreduje za eno stopnjo nad prejšnjo, namesto da bi katera koli posamezna stopnja naredila vse. Razumevanje tega je predpogoj za razumevanje vrednosti dvojne podaje.
1.2 Kje RO drugega prehoda sedi na verigi
V dvoprehodnem RO sistemu za predobdelavo EDI je drugi prehod RO zaklenjen neposredno pred EDI kot zadnje "trdo" razsoljevanje pred dovajanjem EDI. Predhodna obdelava in prvi prehod RO spremenita vodo iz "umazane" v "dokaj čisto"; drugi prehod spremeni "precej čisto" v "dovolj čisto, da ga sprejme EDI." Zaradi tega položaja je hkrati naprava za razsoljevanje in varovalka za EDI – ko pade, najdražja naprava neposredno nosi posledice.
Slika: Vlak RO z dvojnim prehodom + EDI: RO z 2. prehodom sedi pred EDI kot vratar
2. Zakaj mora RO drugega prehoda sedeti pred EDI
2.1 Zaščita smole in sklada EDI
Življenjska doba in stabilnost EDI sta skoraj v celoti odvisni od tega, kako čist je njegov vir. S stiskanjem ostankov soli, silicijevega dioksida, bora in večine CO₂ iz prvega prehoda prodre še en krog navzdol, drugi prehod zgradi varovalno steno pred EDI. Brez te stene se kakršna koli nihanja surove vode prenesejo naravnost v EDI, zaradi česar smola in skladovnica prisilita, da delujeta v slabšem dovajanju in se prezgodaj starata. Vrednost tega »zida« postane vidna šele v tretjem in petem letu uporabe modula.
2.2 Preprečevanje "nihanja" stran od polirnega stroja
Surova voda na terenu ni nikoli konstantna: letni časi, podnebje in izpusti v zgornjem toku vse kakovosti nanesene vode. Ker je njegov dovod že čist, RO v drugem prehodu veliko bolje prenaša variacije dovoda kot prvi prehod in zgladi ta nihanja, preden preda vodo EDI. Z drugimi besedami, drugi prehod ne le razsoli, ampak deluje tudi kot stabilizator napetosti, kar omogoča, da občutljivi polirnik vedno pije približno enako vodo. Za UPW, kjer je "nihanje tveganje," vrednost stabilizatorja tekmuje s samim razsoljevanjem.
2.3 Zakaj je vmesni rezervoar med dvema prehodoma pomemben
V mnogih konfiguracijah z dvojnim prehodom se medstopenjski rezervoar nahaja med permeatom prvega prehoda in dovodom drugega prehoda. Njegova vloga ni samo medpomnjenje pretoka, temveč tudi zagotavljanje medstopenjskega doziranja, razplinjevanja in neodvisnega zagona/ustavljanja vsakega prehodnega prostora za delovanje. Brez tega morata oba prehoda potekati popolnoma usklajeno in vsak začetek/ustavitev enega šokira drugega. Z njim lahko sistem "prvi prehod enakomerno proizvaja, drugi prehod poje na zahtevo," kar znatno poveča operativno prilagodljivost. Za zelo stabilne majhne pretoke je možna tudi kompaktna neposredna povezava brez rezervoarja - vendar to zahteva inženirjevo trdno razumevanje naloge.
3. Dva trika medstopnje
3.1 Dvig pH: pretvarjanje CO₂ in šibkih ionov v "zavržljive oblike"
To je najdragocenejši korak v sistemu dvojnega prehoda RO za predobdelavo EDI. Preden permeat prvega prehoda vstopi v drugi prehod, kavstik dvigne pH v šibko alkalno območje: raztopljeni CO₂ postane bikarbonat (nabit, zavrnjen); silicijev dioksid in bor preideta iz nevtralnih molekul v nabite ione (tudi zavrnjena). Ta korak je nemogoč pri prvem prehodu RO, ker bi trdota surove vode padla v trenutku, ko se pH dvigne; vendar je dovod v drugem prehodu že čist, zato dvig pH ne predstavlja tveganja za nastanek vodnega kamna. Majhna dozirna točka opazno izboljša sposobnost razsoljevanja v drugem prehodu - največja sprememba stroškovne učinkovitosti v celotnem sistemu.
3.2 Razplinjevanje: fizikalna alternativa odstranjevanju CO₂
Vsak projekt ne želi jedkega. Membranski kontaktor ali vakuumski razplinjevalec med prehodi lahko fizično odstrani raztopljeni CO₂, prav tako zmanjša obremenitev kisline v drugem prehodu. Ta pot prihrani doziranje, vendar doda enoto in je bolj občutljiva na delovanje – če učinkovitost razplinjevalnika pade, se CO₂ tiho vrne. Ne glede na to, ali želite zvišati pH ali razpliniti, oboje rešuje isto težavo – preprečite vstop CO₂ v EDI – eno kemično, drugo fizično.
3.3 Kako izbirati med njimi
Če sta silicijev dioksid in bor v surovi vodi visoki, je dvig pH skoraj obvezen, ker ju samo ionizirana oblika čisto zavrne; če je projekt občutljiv na skladnost z odmerjanjem ali če je CO₂ glavni sovražnik, medtem ko sta silicijev dioksid/bor nizka, je razplinjevanje primernejše; za najstrožje vode ni redkost vodenje obeh. Osnova za izbiro vedno izhaja iz poročila o vodi, ne iz "kar se sliši napredno".

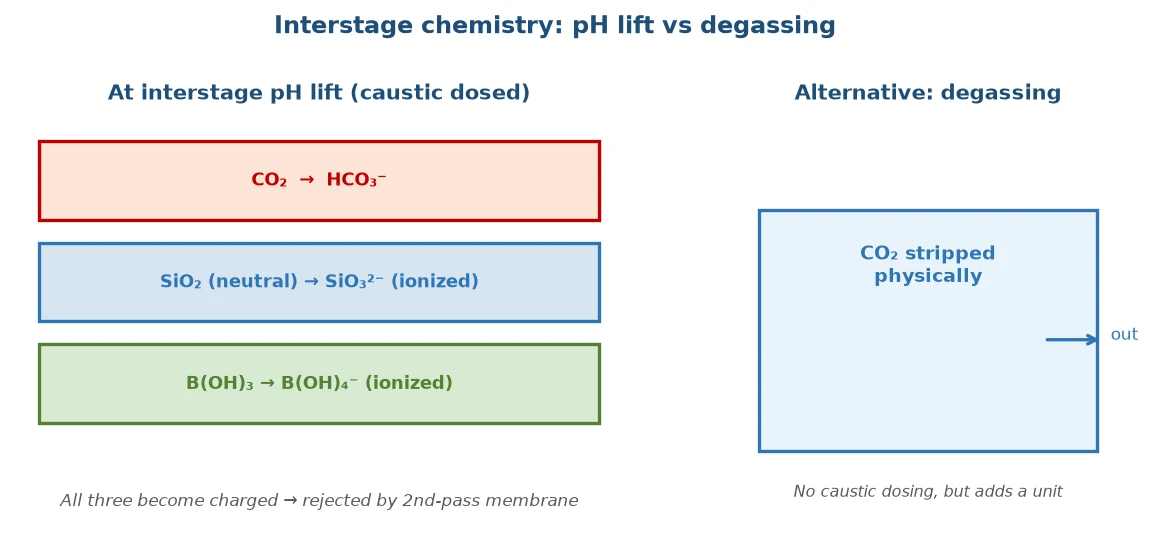

Slika: Kemija med stopnjami: dvig pH pretvori CO2/silicijev dioksid/bor v zavrnjene nabite oblike; razplinjevanje kot alternativa
4. Logika okrevanja in vračanja koncentracije
4.1 Visoko okrevanje pri drugem prehodu
Krma v drugem prehodu je čista voda z nizko vsebnostjo soli in malo umazanije, tako da lahko teče z visokim izkoristkom brez skrbi za nabiranje vodnega kamna ali umazanijo. To je nasprotje od prvega prehoda, ki se sooča s surovo vodo z visoko vsebnostjo soli in močno obraščanjem in mora biti konzervativen pri predelavi; drugi prehod se sooča z "že predhodno obdelano vodo" in lahko teče pri večji obnovitvi. Visoka izkoristek neposredno pomeni manjše izpuste koncentrata in pomeni, da to drugo "ponovno čiščenje" skoraj ne porabi vode.
4.2 Koncentrat se vrne v prvi prehod, majhna skupna izguba
Čeprav je nekoliko bolj slan, je koncentrat drugega prehoda še vedno zelo čist in se lahko v celoti vrne v krmo prvega prehoda. Tako se "odpadna voda" drugega prehoda ne odlaga, ampak ponovno teče skozi sprednji del. Resnična izguba vode pri celotni konfiguraciji z dvojnim prehodom je veliko manjša, kot se sliši "dve stopnji, pri kateri se vsaka izprazni", kar je tudi ekonomski razlog, da drži svoj položaj v linijah UPW. Načrtovanje vrtine za vrnitev koncentrata je pogosto ceneje kot lovljenje visokega izkoristka z enim prehodom.
5. Instrumenti, zapore in CIP
5.1 Kaj spremljati na spletu
V sistemu RO + EDI drugega prehoda so prevodnost, pH, pretok, diferenčni tlak in temperatura obvezni. Prevodnost permeata drugega prehoda je še posebej kritična - vrata v realnem času presojajo, ali je dovod EDI primeren. Številni sistemi postavijo spletni merilnik prevodnosti in samodejni preusmeritveni ventil, preden gre permeat drugega prehoda v EDI: ko prevodnost preseže prag, se permeat samodejno preusmeri v odvajanje ali recikliranje, nikoli pa ne dovaja EDI. Čeprav je videti preprosto, je ta zaklep zadnja linija, ki brani drag modul EDI, in predmet, ki ga je najbolj vredno resno preizkusiti ob prevzemu.
5.2 Ritem CIP in sanitarij
Ker je njegov dovod čist, je frekvenca CIP drugega prehoda RO običajno precej nižja od frekvence prvega prehoda, vendar nikakor ni "brez čistega". Ko pretok pade, diferenčni tlak naraste ali prevodnost zaniha, se mora sprožiti kislinsko ali jedko čiščenje. Za sanitarne stopnje, kot je farmacija, je potrebna tudi občasna sanitarna obdelava z vročo vodo ali kemična sanacija. Občutek vzdrževalnega ritma odloča o tem, ali bo sistem zdržal deset let ali tri - veliko prezgodnjega staranja sledi "izgleda dobro, zato smo preložili čiščenje."
6. Oblika modula in avtomatizacija
6.1 Montaža na drsnik in kompaktna postavitev
Sodobni dvojni prehod RO + EDI je večinoma nameščen na drsnik: črpalke, posode, instrumenti in nadzorne plošče so vnaprej sestavljene in napeljane, pripravljene za delovanje s priključitvijo električne energije in vode na mestu. Ker je RO z drugim prehodom majhen, si pogosto deli en drsni okvir s prvim prehodom in EDI, pri čemer je "vmesni del" ovit s cevmi in ventili. Ta kompaktna postavitev prihrani odtis in zmanjša napake v cevovodih na kraju samem, s čimer spremeni veliko "terenskega inženiringa" v "tovarniški inženiring".
6.2 Avtomatizacija zmanjšuje "človeško napako" na minimum
Logika PLC + HMI upravlja sekvenčni zagon/ustavitev črpalke, medstopenjsko koordinacijo ventilov, počasne rampe VFD in samodejno izpiranje permeata z nizko prevodnostjo ob zaustavitvi. Vgradnja te logike v krmilnik je veliko bolj zanesljiva kot zanašanje na izkušnje operaterja. Za UPW, kjer "zaustavitev pomeni izgubo proizvodnje," avtomatizacija ni plus - je obvezna. Medtem pa nadzor na daljavo omogoča operaterjem, da prejmejo alarme o spremembi prevodnosti v prvem trenutku, ne da bi sedeli v strojnici.
7. Pogoste napake pri delovanju
7.1 Obravnavanje drugega prehoda kot "zavarovanja" in njegovo nato ignoriranje
Najpogostejša napaka je namestitev dvojnega prehoda in predpostavka, da je dovod zdaj zagotovljen v redu, nato pa se pozornost zmanjša na predobdelavo prvega prehoda in medstopenjsko doziranje. Drugi prehod je vratar, ne vodnjak želja – če tisti spredaj zanemarijo svojo dolžnost, ga bo tudi povleklo navzdol. Redno umerjanje merilnika prevodnosti drugega prehoda in spremljanje medstopenjskega pH sta vsakodnevna dejanja z najvišjo vrednostjo.
7.2 Zanemarjanje stabilnosti medstopenjskega odmerjanja
Dozirna črpalka pH-lift, ko je nestabilna, naredi sposobnost razsoljevanja drugega prehoda kot tobogan. Številna spletna mesta z virom EDI "en trenutek dobro, naslednjič slabo" sledijo nestabilnemu medstopenjskemu odmerjanju, ne sami membrani drugega prehoda. Narediti odvečen sistem doziranja in alarmirati je veliko ceneje kot naknadno zamenjati membrane.
8. Tri stvari, ki jih je treba rešiti, preden konfiguracija pristane
Po odločitvi, da potrebujemo dvojno podajo, tri stvari še vedno potujejo. Prvič, zanesljivost medstopenjskega odmerjanja - črpalka za dvig pH mora biti redundantna in alarmirana, idealno z nadzorom pH v zaprti zanki, ki je ne preverja oseba po urniku. Drugič, kalibracija merilnika prevodnosti drugega prehoda - to so EDI dovodna vrata; če zanese, se voda, ki ne ustreza specifikacijam, prikrade v EDI, tako da kalibracijski cikel sodi v priročnik za vzdrževanje. Tretjič, cevovod za povratek koncentrata – povratna točka, ventil in protitlak morajo biti pravilno zasnovani, ali pa bo koncentrat v drugem prehodu izgubljen ali šokira prvi prehod. Vse to so elementi "majhen člen, velike posledice", ki jih je treba določiti že v fazi risanja.
9. Zaključek: Vodna bilanca Najprej → Razvrščanje vode Naprej → Poplačilo Nazadnje
Vrnitev k metodologiji: oblikovanje aDvojni prehod RO sistem za predobdelavo EDI, ne narišite drugega prehoda najprej.Najprej naredite vodno bilanco- prostornina surove vode, nihanje, namembnost koncentrata;nato ocenite kakovost vode- glede na tolerančno okno EDI ocenite permeat prvega prehoda po elementih, da potrdite, ali morata drugi prehod in vmesna stopnja ciljati na CO₂, silicijev dioksid ali bor;končno izračunajte dobo vračila- pretehtajte črpalke, membrane, doziranje in energijo drugega prehoda glede na življenjsko dobo EDI in zmanjšane zaustavitve, ki jih prihrani. Taihe Environmental Protection pri dvojnem prehodu RO s predobdelavo EDI sledi natanko tej liniji, da združi "razsoljevanje - poliranje - stabilizacijo" v en zanesljiv sistem, kar omogoča, da linija UPW doseže specifikacije in zdrži leta delovanja.
